Cunoașterea de bază a turbinelor cu gaz
Turbinele cu gaz sunt compuse în principal din trei componente majore: compresor, cameră de ardere și turbină cu gaz. Ciclul turbinei cu gaz se numește în general un ciclu simplu. Majoritatea turbinelor cu gaz folosesc o schemă de ciclu simplă și numai turbinele cu gaz grele folosesc o schemă de ciclu combinată. Datorită diferitelor medii istorice, turbinele cu gaz s -au dezvoltat pe diferite căi tehnice. Turbinele cu gaz ușor derivate industriale și marine (cunoscute în mod obișnuit ca „mașini aero-derivate”) sunt formate prin modificarea motoarelor aeronave; Turbinele de gaz industriale cu gaz grele (cunoscute în mod obișnuit sub numele de „mașini industriale”) în urma conceptului tradițional de turbină cu abur, care sunt utilizate în principal pentru unități mecanice și centrale mari.

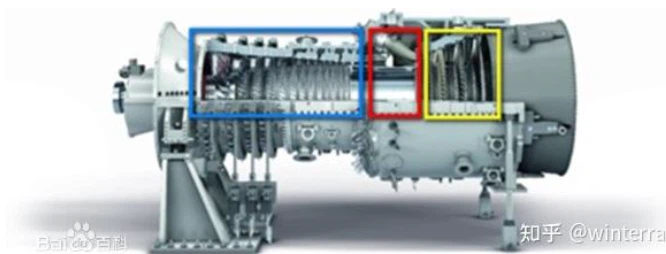

O turbină cu gaz poate fi împărțită în trei părți de la stânga la dreapta: compresor (albastru), cameră de ardere (roșu) și turbină (galben).
Clasificarea turbinelor cu gaz
Există zeci de companii angajate în cercetarea, proiectarea și fabricarea turbinelor cu gaze în lume. În prezent, cele patru companii care au stăpânit pe deplin tehnologia turbinei cu gaze grele sunt General Electric din Statele Unite, Siemens of Germany, Mitsubishi Heavy Industries of Japonia (care a introdus tehnologia Westinghouse din Statele Unite în primele zile) și Ansaldo din Italia. Potrivit domnului Chen Xuewen, vicepreședinte al Shanghai Electric Gas Turbine Co., Ltd., nu a existat niciodată un standard internațional pentru nivelul modelului turbinelor cu gaz și este din ce în ce mai vag astăzi. Autorul poate colecta doar opinii de la diverse părți și le poate rezuma după cum urmează:
1.Conform temperaturii de ardere a turbinei cu gaz este împărțită (la fiecare 100 de grade este un nivel):
Statele Unite GE (Harbin Electric Introducere): 1100 Grad pentru clasa E, 1200 grad pentru clasa F, 1400 grad pentru clasa H.
Japonia Mitsubishi (introdusă de Dongfang Electric): 1400 grad este clasa F, 1500 grad este clasa G, clasa H este produsul de testare intermediar, 1600/1700 grad este clasa J.
Germania Siemens (Shanghai Electric Introducere): numărul vechi V64.3a, v84.3a, v94.3a este clasa 6f. În 1997, Westinghouse și-a vândut Divizia generator non-nuclear către Siemens. Noul număr a fost schimbat în SGT similar 6-5000 f și sgt -8000 h. Clasa F este de 1200 grade C, iar clasa H este de 1500 grade C.
2. Clasificarea producției de referință pentru turbine cu gaz greoi:
Turbinele cu gaz grele pentru generarea de energie electrică sunt de obicei clasificate în funcție de ieșire atunci când temperatura de ardere a camerei de ardere este cuprinsă între 1100 grade Celsius și 1500 de grade Celsius. De exemplu, producția turbinelor cu gaz din clasa B este mai mică sau egală cu 100MW, producția turbinelor cu gaz din clasa E este cuprinsă între 100MW și 200MW, producția turbinelor cu gaz din clasa F este cuprinsă între 200MW și 300MW, iar gradele superioare, cum ar fi clasa G și clasa H, sunt cuprinse între 300MW și 400mW. Potrivit domnului Chen Xuewen, deoarece producția de turbine cu gaz ale diverșilor producători s -a dezvoltat rapid, această metodă de clasificare este ușor în spatele produsului propriu -zis.
Dezvoltarea turbinelor internaționale cu gaz
SIEMENS: Produsul reprezentativ Sgt 5-8000 H Super Gas Turbine cântărește 390 tone (echivalent cu un Airbus A380 complet alimentat complet, are o lungime de 13,1 metri, 4,9 metri lățime, 4,9 metri înălțime și are o putere de ciclu combinată de 595 mW. Generarea de energie a unui sgt 5-8000 h este suficientă pentru a alimenta un mare oraș industrial. Lamele sale de turbină trebuie să reziste la o temperatură ridicată de peste 1500 de grade, ceea ce depășește temperatura de intrare a turbinei a motorului de aeronave Turbofan GE90 și motorul cu jet F404. Deoarece viteza vârfului lamei turbinei depășește 1700 de kilometri pe oră, uriașa forță centrifugă face un capăt al fiecărui contact de lamă 10, 000 de ori gravitatea pământului. Lama nu poate avea defecte, iar eroarea este doar zeci de microni, altfel va fi anulată. Prin urmare, se spune că o lamă este echivalentă cu un BMW.
Mitsubishi Corporation: Cel mai recent model este turbina Super Gas M701J cu o putere de ciclu combinată de 650MW. Este echipat cu un compresor axial 15- cu un raport de presiune de 23: 1. Arzătorul și turbina axială 4- sunt răcite cu aer, iar primele 3 etape folosesc cele mai recente acoperiri de protecție la temperaturi înalte, acoperiri de barieră termică ceramică și răcire de înaltă performanță și alte tehnologii de înaltă tehnologie. Cu cea mai mare temperatură de intrare a turbinei cu gaz de 1600 de grade din lume, aceasta poate asigura în continuare durata de viață pe termen lung a componentelor la temperaturi ridicate. Ultimele inovații din seria J sunt concepute pentru a reduce și mai mult emisiile de carbon. În martie 2020, MHP -urile au primit o comandă pentru două monede M501JAC de la Autoritatea de putere Intermountain din Utah, SUA. Cele două turbine cu gaz se bazează pe un sistem de ardere cu low-nox cu răcire cu aer cu aer și sunt capabile să utilizeze până la 30% combustibil cu hidrogen regenerabil. În comparație cu centralele electrice pe cărbune de aceeași dimensiune, un sistem de hidrogen de 30% va reduce emisiile de carbon cu mai mult de 75%, în timp ce un sistem de hidrogen 100% va elimina complet emisiile de carbon. Între 2025 și 2045, instalația va realiza treptat generarea de energie electrică de hidrogen 100% regenerabilă.
General Electric: Seria 9HA Turbinele cu gaz din seria 9ha sunt cele mai eficiente turbine cu gaz cu cicluri combinate din lume; Ultima sa turbină cu gaz de 9HA.02 cu un nivel de gaz, nu numai că are o eficiență a ciclului combinat de peste 64%, dar are și o putere de până la 826MW. Acești doi indicatori cheie depășesc cu mult cei doi concurenți majori, iar cea mai de ultimă oră tehnologie de imprimare 3D este utilizată pentru fabricarea componentelor cheie.
